Виды и функции электрических шкафов

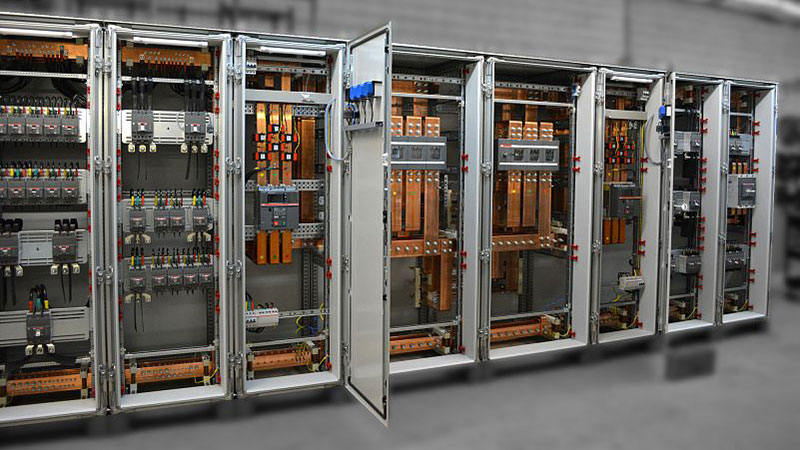

Силовые щиты(ЩС)

Определение

Электротехническое устройство низкого напряжения, содержащее аппаратуру позволяющую обеспечить возможность ввода, распределения электроэнергии, а также управления и защиты отходящих распределительных и групповых электрических цепей.

Силовой распределительный шкаф(ШР) — узловое устройство для разведения электрической энергии от магистральной сети до потребителей. ШР предназначен для работы в среде переменного либо постоянного тока с напряжением 220 или 380 В.

Назначение

Предназначен для ввода, учета (при наличии блока учета) и распределения электрической энергии, защиты электрических потребителей. ЩС обеспечивает защиту от перегрузок и коротких замыканий, также может иметь защиту от утечек на землю (если в нем установлен блок УЗО или дифференциальные автоматические выключатели), используется для нечастых оперативных коммутаций электрических цепей.

Состав

В состав щита входят следующие основные блоки:

блок ввода;
блок учета электроэнергии (при наличии блока учета);
блок распределения

Исполнение

напольный;
навесной;
утопленный;

По типам различают:

щит освещения (ЩО,ЩАО);
щит распределительный (ЩР);
щит квартирный (ЩК);
шкаф учета (ШУ);
щит ввода и распределения (ЩВР);
щит учета и распределения (ЩУР).

Защита от перегрузок и токов КЗ

В ЩС предусмотрены следующие виды защит:

от многофазных коротких замыканий;
от однофазных коротких замыканий;
от токов утечки.

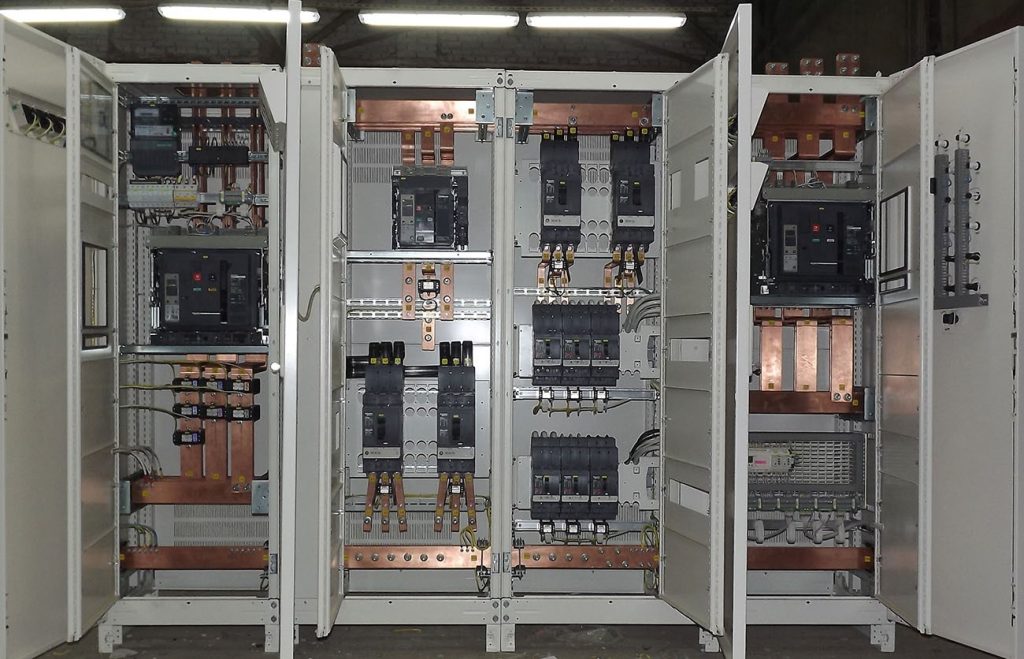

Главные распределительные щиты(ГРЩ)

Определение

Электротехническое устройство низкого напряжения, содержащее аппаратуру, обеспечивающую возможность ввода, распределения электроэнергии, а также управления и защиты отходящих распределительных и групповых электрических цепей.

Главный распределительный щит (ГРЩ) – это основной элемент электрической системы здания или сооружения, который обеспечивает распределение электроэнергии между различными устройствами и приборами.

Назначение

Главные распределительные щиты предназначены для ввода и распределения электрической энергии, а также для защиты питающих и отходящих присоединений жилых, общественных, промышленных зданий и сооружений.

При этом изготовление ГРЩ с дополнительным оборудованием обеспечивает такое устройство повышенной функциональностью:

Подключение блока полностью автоматического переключения позволяет переключать используемый прибор на какой-либо другой источник электрического питания.
Подключение специального блока для учета потребляемой электроэнергии.
Наличие защитных систем, например, предохранителей или эффективной молниезащиты.
Современное оборудование для проведения различных измерений.
Установка необходимых сигнальных систем.

Состав

Главный распределительный щит с двумя вводами состоит из:

панелей ввода (вводная).
панелей отходящих линий (распределительная).
панели секционного выключателя (секционная).

Панель ввода содержит вводной выключатель, шинные соединения, комплект трансформаторов тока, амперметры, вольтметр с переключателем.

Панель отходящих линий содержит аппаратуру защиты и управления отходящих линий, шинные соединения.

Панель секционная содержит секционный выключатель, отсек шинных соединений, автоматику и сигнализацию для управления вводными и секционным выключателями.

Защита от перегрузок и токов КЗ

В щитах ГРЩ предусмотрены следующие виды защит:

от многофазных коротких замыканий и перегрузок;
от однофазных коротких замыканий;
от коротких замыканий в цепях управления и сигнализации.

В ГРЩ с двумя вводами имеется возможность автоматического включения секционного выключателя (схема АВР) при исчезновении, снижении или превышении на одной из фаз напряжения на одном из вводов. При срабатывании АВР отключается с заданной выдержкой времени и включается секционный выключатель. При этом предусмотрены защиты от включения секционного выключателя на одно- и многофазное короткое замыкание, а также на токи превышающие значение уставки одного из вводных автоматических выключателей соответствующей секции шин.

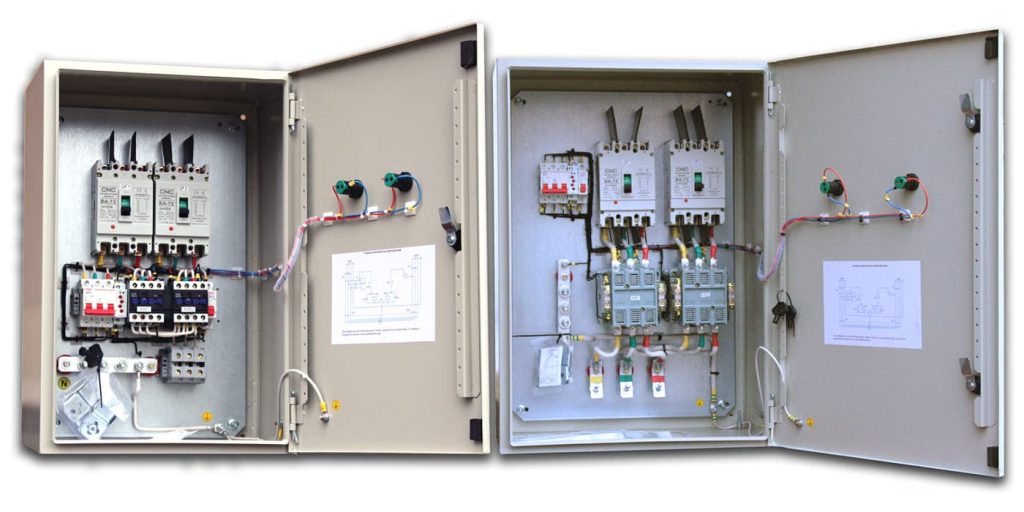

Шкафы автоматического ввода резерва(АВР)

Определение

Автоматическим вводом резерва называется переключение участка сети нормально запитанного от основного источника электроснабжения на резервный, в следствии отклонения от заданных параметров контроля качества электроэнергии на основном источнике без вмешательства персонала.

Резервное питание с автоматическим вводом может выполняться от отдельно расположенного генератора, установленной аккумуляторной батареи или проведенной линии.

Назначение

Предназначен для автоматического переключения на резервное питание цепей освещения, автоматики и силового электрооборудования, при исчезновении напряжения на основном.

Состав

АВР состоит из следующих основных блоков:

блок ввода (автоматические выключатели либо рубильники);
коммутационный блок (контакторы либо автоматические выключатели с мотор-приводами);
блок автоматики (в зависимости от поставленной задачи реализуется на реле или на контроллере).

Исполнение

В зависимости от исполнения АВР может различаться по следующим параметрам:

По типу используемого в схеме защитно-коммутационного оборудования:
- на контакторах;
- на автоматических выключателях;
- на рубильниках с моторными приводами.
По количеству резервных линий:
- с одной резервной линией (наиболее часто используемая схема);
- с более чем одной резервной линией.
С секционированием или без секционирования.
С ручным управлением или без него.
С выбором приоритетного питания и без выбора.

Защита от перегрузок и токов КЗ

АВР в зависимости от исполнения предусматривает следующие виды защит:

от многофазных коротких замыканий (только на автоматических выключателях);
от однофазных коротких замыканий (только на автоматических выключателях);
от коротких замыканий в цепях управления и сигнализации.

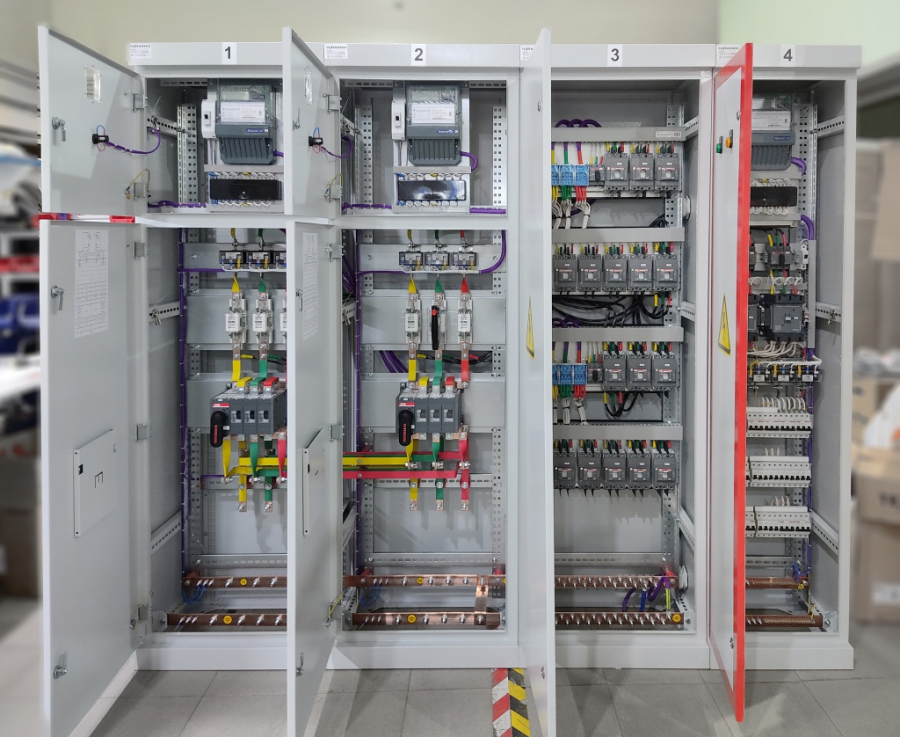

Шкафы вводно-распределительные

Определение

ВРУ – электротехническое устройство низкого напряжения, содержащее аппаратуру, обеспечивающую возможность ввода, распределения и учета электроэнергии, а также управления и защиты отходящих распределительных и групповых электрических цепей в жилых и общественных зданиях, которая размещена в виде соответствующих функциональных блоков в одной или нескольких соединенных между собой (механически и электрически) панелях или в одном шкафу, в зависимости от типа здания.

Вводно-распределительные устройства обеспечат защиту от коротких замыканий, перегрузок и утечек в сетях с номинальным напряжением до 380 B, частотой 50 Гц с глухoзаземленной нeйтрaлью.

Назначение

Предназначен для приема, учета и распределения электрической энергии в электроустановках жилых и общественных зданий, а также для защиты отходящих от ВРУ распределительных и групповых цепей при перегрузках и коротких замыканиях.

Состав

ВРУ с двумя вводами, состоит из следующих основных блоков:

блок ввода;
блок автоматического включения резервного питания (АВР);
блок учета электроэнергии;
блок распределения;

Исполнение

шкафное ( 50,63,100,125,160А);
однопанельное ( 160, 250 А);
многопанельное ( 250,400,630 А).

Защита от перегрузок и токов КЗ

Во ВРУ предусмотрены следующие виды защит:

от многофазных коротких замыканий и перегрузок;
от однофазных коротких замыканий;
от коротких замыканий в цепях управления и сигнализации.

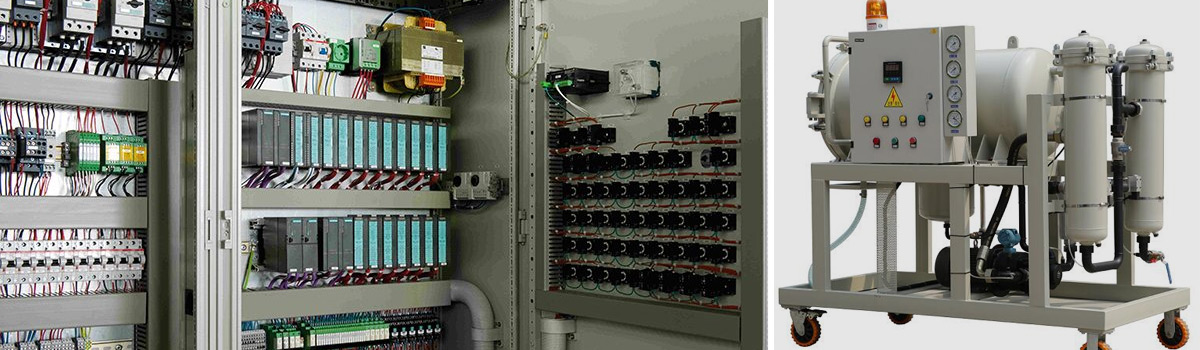

Шкафы управления и автоматики(ШУ, ША)

Определение

Электротехническое устройство низкого напряжения, содержащее аппаратуру позволяющую управлять технологическими процессами, производить переключения в системах вентиляции, освещения, дымоудаления, кондиционирования, водоснабжения, поддержания микроклимата в жилых, общественных зданиях, а так же на объектах промышленности.

При использовании частотных преобразователей ЩУ позволяет выравнивать ресурсы сразу нескольких электродвигателей

Назначение

Предназначены для управления, автоматизации технологических процессов, распределения электрической энергии, защиты электрических потребителей.

Состав

блок ввода;
коммутационный блок;
блок управления (контроллер);
блок ручного управления (кнопки, переключатели, установленные на двери щита).

Исполнение

Шкафное
Однопанельное
Многопанельное

Защита от перегрузок и токов КЗ

В щитах управления и автоматики предусмотрены следующие виды защит:

от многофазных коротких замыканий и перегрузок;
от однофазных коротких замыканий;
от коротких замыканий в цепях управления и сигнализации.-центр нашей компании предлагает услуги нанесения на клемм ы, кабели и провода схемных обозначений, подводимых к контактам проводников, а также иных обозначений, предусмотренных спецификацией электротехнического изделия.
